Анализ работы системы контроля температуры кожуха прямого трубопровода горячего дутья доменной печи №6, ПАО «МК «Азовсталь».

1. Условия эксплуатации и объемы работ по установке.

   1. Координатор беспроводной сети (КБС) установлен в помещении контроллеров ЦПУ доменной печью.
   2. Роутер беспроводной сети (РБС) – установлен вне помещения и закреплен, согласно схеме, на несущей стене. Расстояние до КБС около 30 метров через конструкцию здания ЦПУ.
   3. Роутер с измерительным модулем (РБС) установлен рядом с фурменной зоной и измеряет окружающую температур. Выполняет функции разветвления беспроводной сети.
   4. Беспроводные измерительные модули (БИМ) №1 и №2 установлены на прямом участке воздухопровода горячего дутья рядом с термопарой измерения температуры горячего дутья (ГД). Количество БИМ  может быть увеличено до нескольких тысяч штук.

   Установка БИМ осуществлялась при помощи сварки. Время монтажа составило 15 минут для трех устройств (БИМ№1, 2 и РБС).
   Запуск системы контроля вместе с программным обеспечение составляет не более одного часа в условиях работающего металлургического агрегата.

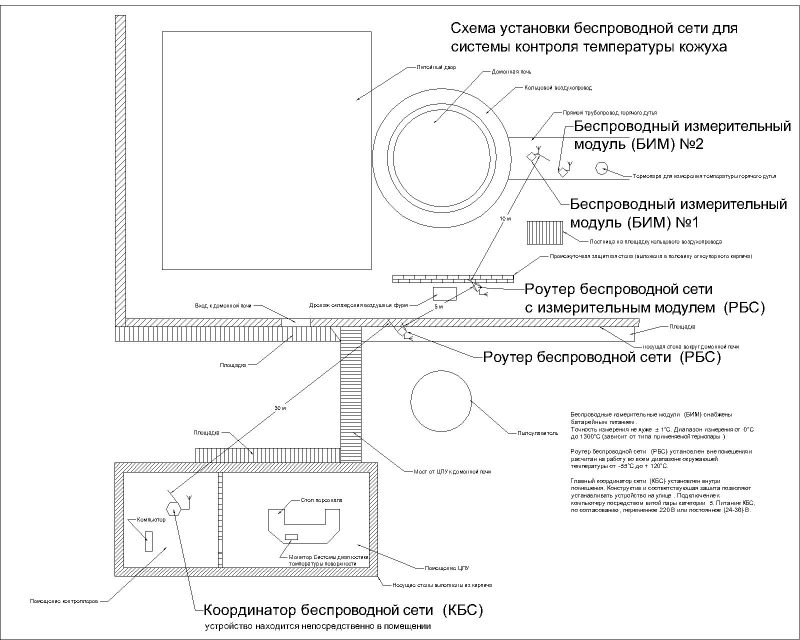

2. Схема установки демонстрационной системы контроля

   Установленная демонстрационная система контроля температуры прямого трубопровода горячего дутья состоит из автономных датчиков измерения, промежуточных устройств и головного устройства – координатора и контроллера сети. Визуальный мониторинг построен на базе demo-версий SCADA-систем RS-Linx и Trace Mode.

   Состав системы:



   Вся система была развернута за 30 минут. Испытания проводились в течение 10 дней.

3. Результаты.

   Исходя из полученных результатов были сделаны следующие выводы:

   1. Предлагаемые БИМ пригодны к эксплуатации в промышленных условиях работающей доменной печи, стабильны и не требуют сложного обслуживания и монтажа.

   2. Автономность БИМ подтверждена. При условиях надежной радиосвязи модули работают стабильно и бесперебойно.

   3. Первоначальная емкость батарей, установленных в БИМ, за 10 дней эксплуатации (включение 1 раз в 5 минут) снизилась на 0.5%.

   4. Радиосвязь обеспечивается в достаточной мере в условиях цеха.

   5. Зависания БИМ отсутствуют.

   6. Роутер беспроводной сети РБС должен быть подключен к бесперебойному источнику питания для обеспечения надежной работы сети.

   7. Тренды измеренных параметров представлены на рисунках приведенных ниже.

   8. Программное обеспечение системы подразумевает быструю интеграцию c существующей SCADA системой.

   9. Дополнительный персонал для обслуживания не требуется.

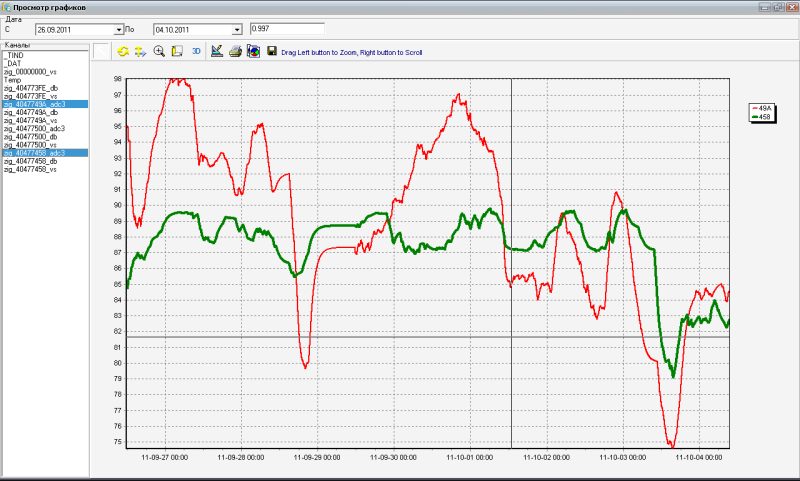

4. Тренды измеренных температур кожуха прямого трубопровода ГД.

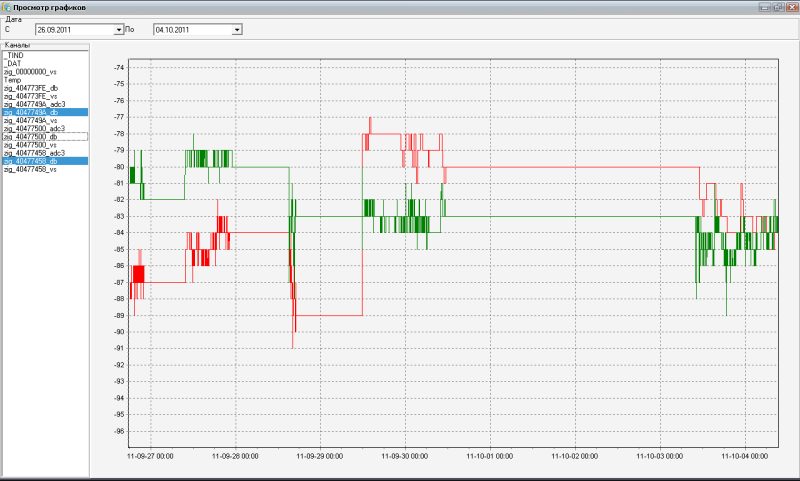

5. Тренды измерений уровней сигналов от радиомодулей (измерения выполнялись периодически).

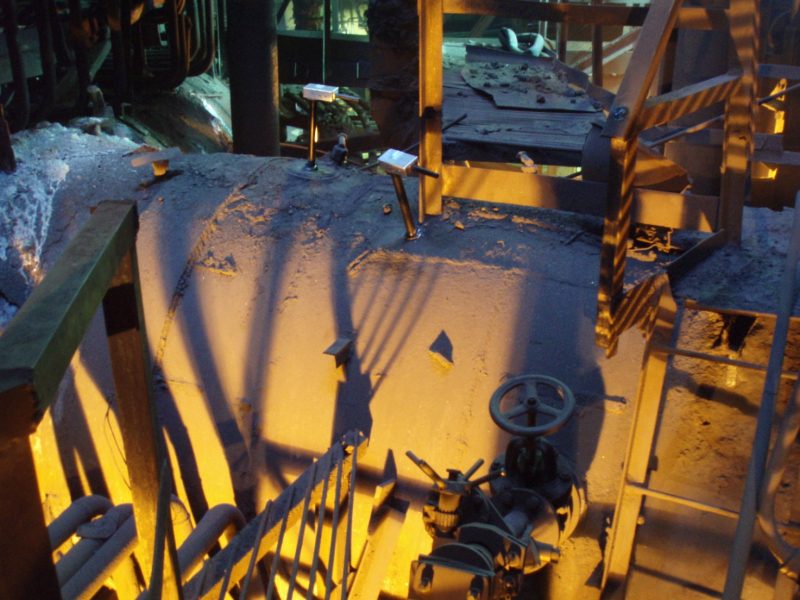

6. БИМ №1 и №2 на трубопроводе.

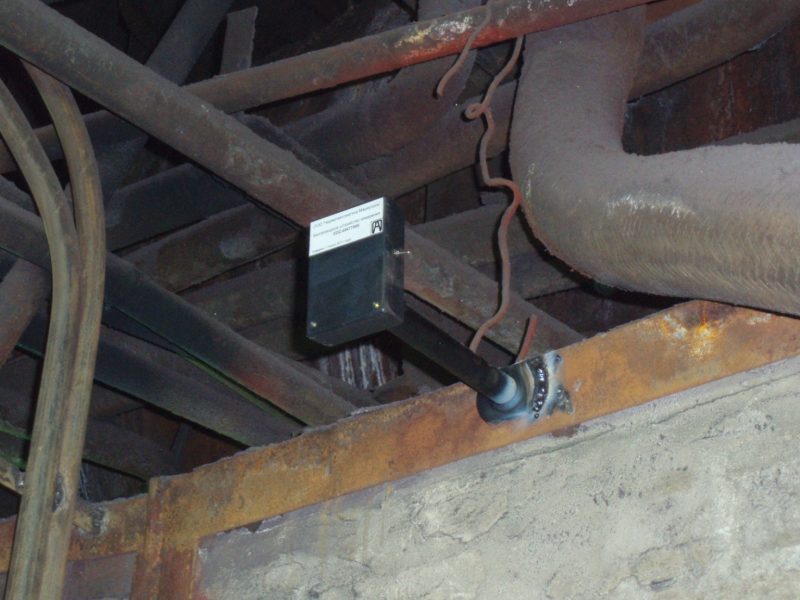

7. Установка роутера с измерительным модулем.
